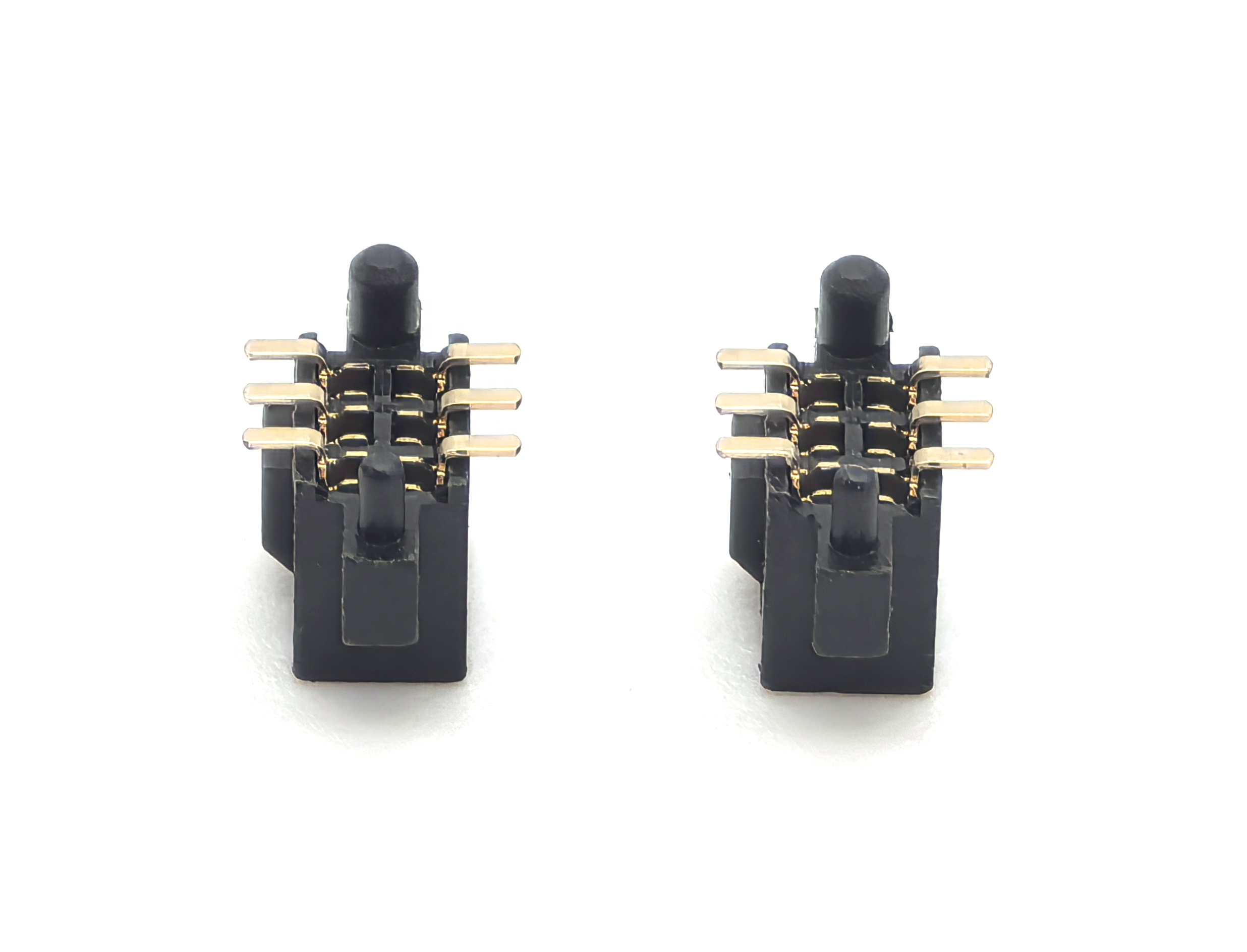

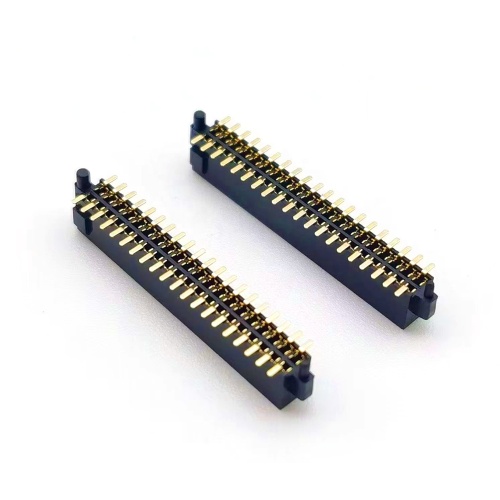

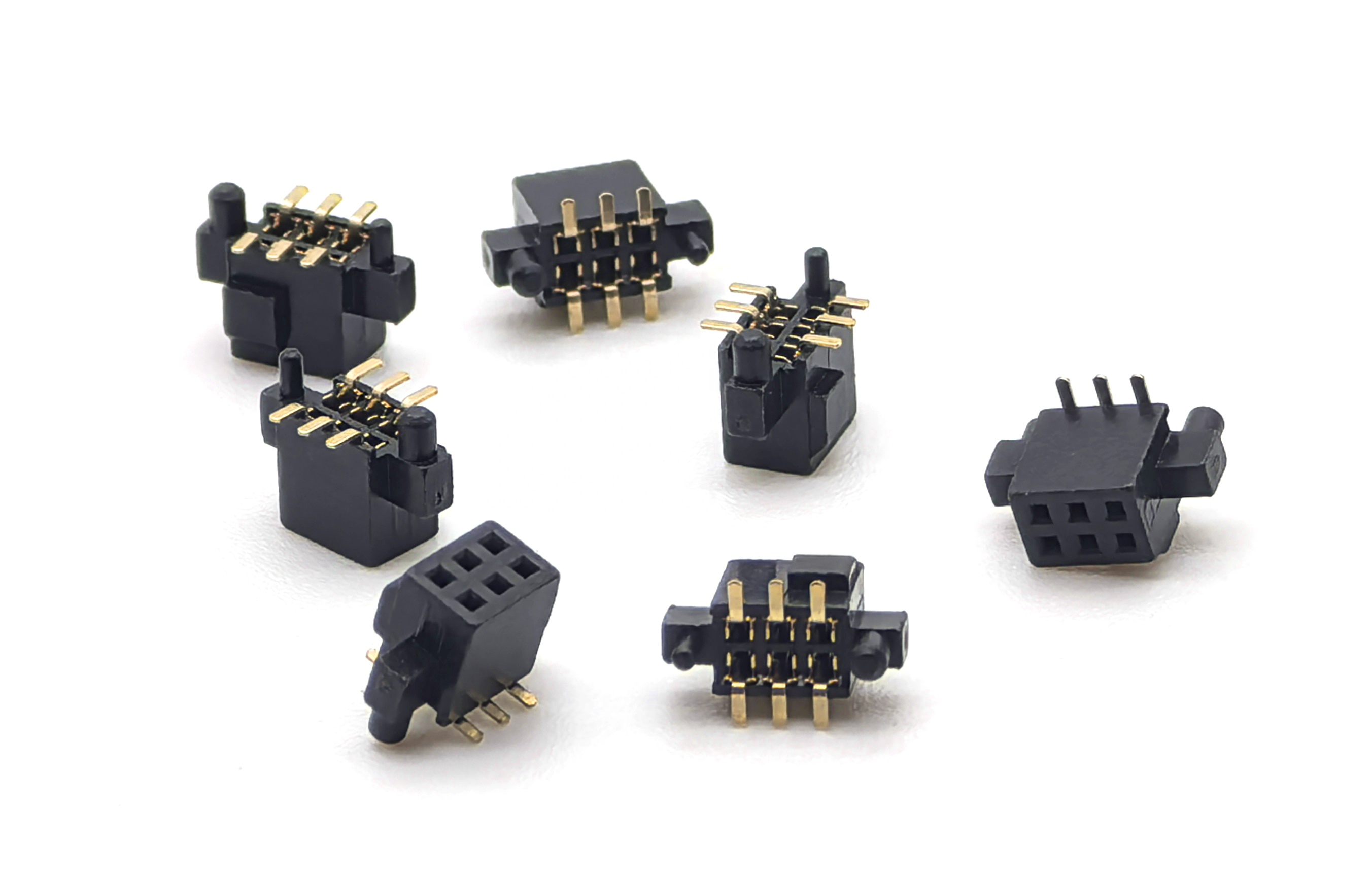

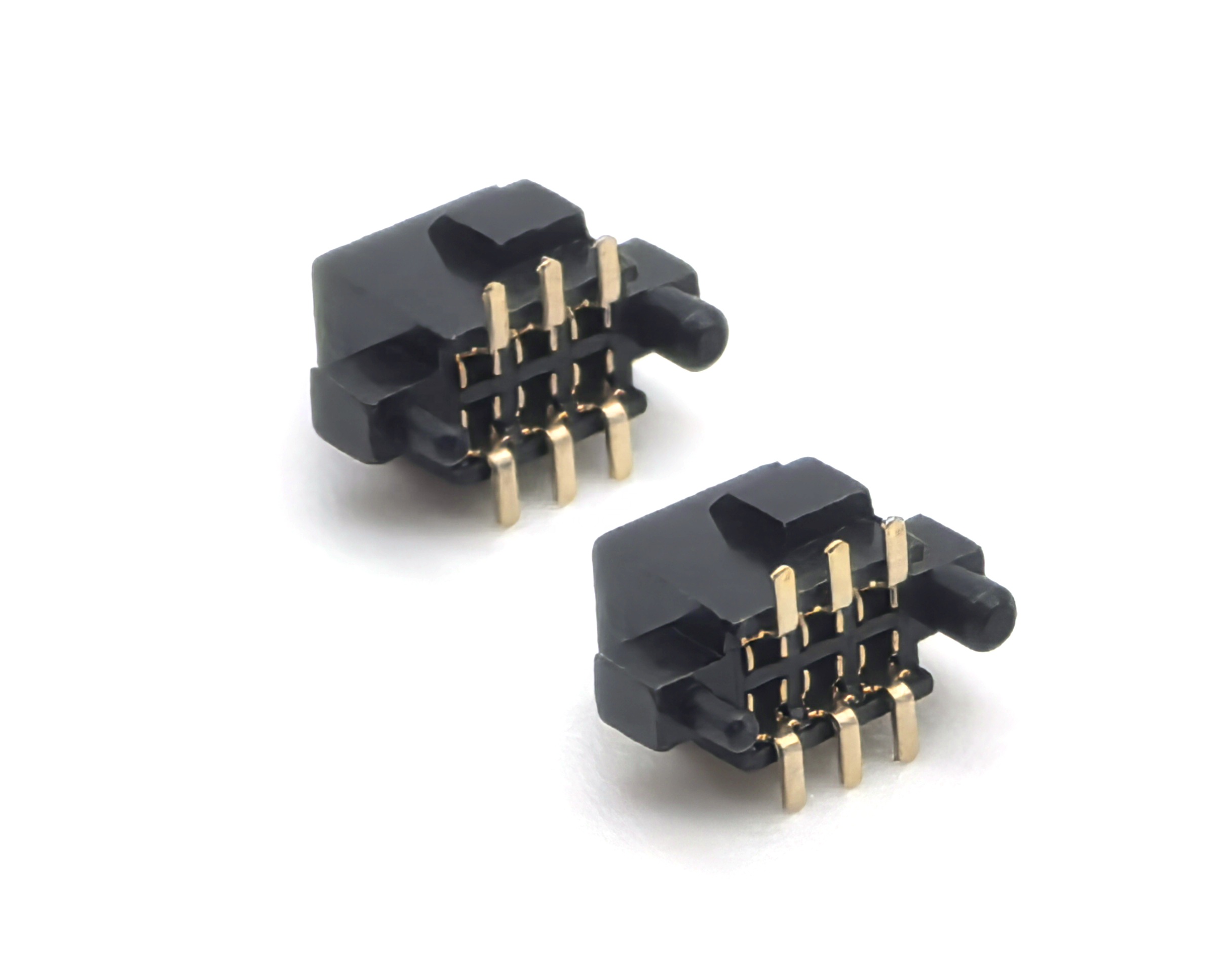

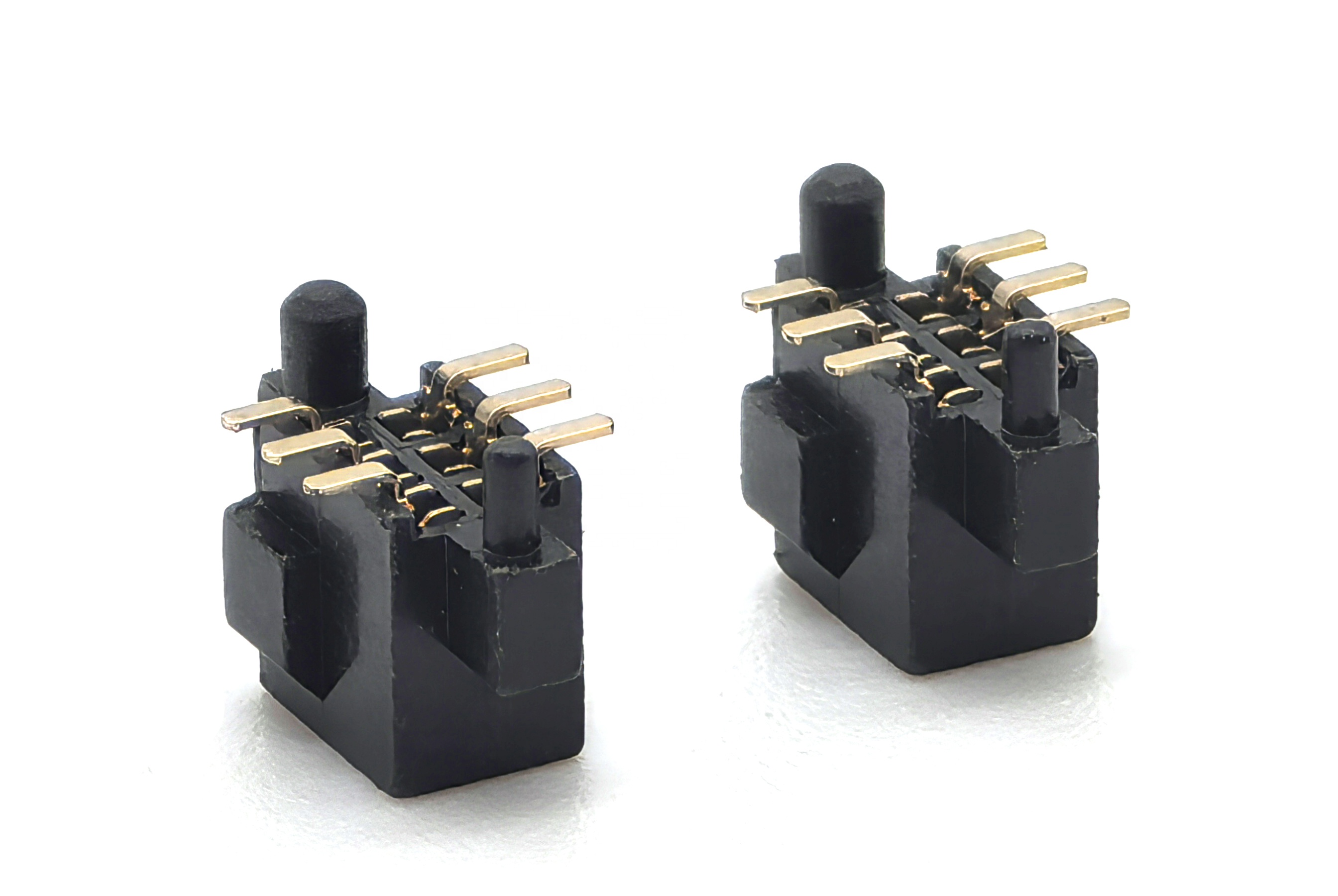

Боковые стойки: незаменимая вспомогательная конструкция для гнездовых разъемов
Гнездовой разъем, являющийся основным разъемом для электрического сопряжения между печатными платами, часто используется в сочетании с пластиковыми боковыми стойками. Эти, казалось бы, простые боковые стойки не являются избыточными придатками, а являются важной конструкцией, которая балансирует производственные процессы, удобство сборки и долгосрочную надежность, обеспечивая стабильность соединения во время пайки, вставки и эксплуатации устройства.
Основная роль боковых штырей - выравнивание пайки печатной платы. Во время поверхностного монтажа или ручной пайки вставка штырей в предварительно просверленные установочные отверстия на печатной плате обеспечивает прямую фиксацию гнездового разъема к корпусу гнездового разъема, предотвращая смещение SMT, скольжение при пайке оплавлением, вызванное нагревом, или наклон, вызванный усилием пайки вручную. Особенно для длинных гнездовых разъемов с многочисленными контактами, полагаясь исключительно на металлические паяные соединения, не может адекватно ограничить общее позиционирование. Сторона Штыри надежно фиксируют горизонтальную ориентацию, обеспечивая точное совмещение всех выводов припоя с контактными площадками, исключая холодную пайку или несоосные соединения, а также повышая производительность первого прохода на производственных линиях.
Во-вторых, боковые штыри значительно улучшают удобство соединения и установки, одновременно защищая проводящие клеммы. Во время вставки штыря в головке неизбежно угловое смещение или неравномерное приложение силы, что приводит к непосредственной нагрузке на внутренние упругие металлические клеммы, что может со временем привести к деформации или потере эластичности. Боковые стойки с обеих сторон сначала входят в ограничительные отверстия ответной платы, служа направляющими для автоматической корректировки углов вставки, гарантируя вертикальное выравнивание штифтов с гнездами. Это предотвращает соскальзывание штифтов или изгиб внутренних контактных пружин и обеспечивает сборку вслепую, уменьшая сложность ручной сборки и повышая эффективность.
Кроме того, боковые клеммы повышают механическую надежность в среде, где полно устройств. При вибрации или вытягивании кабеля нагрузка концентрируется на паяных соединениях разъемов, что приводит к риску появления трещин или отслоения. Штыри поглощают большую часть внешних нагрузок, передавая усилия всей подложке печатной платы, а не хрупким металлическим паяным соединениям, что заметно повышает сопротивление вибрации и растяжению в промышленных или автомобильных приложениях. Некоторые клеммы асимметричной конструкции также обеспечивают защиту от неправильного обращения, предотвращая обратную или несоосную вставку, чтобы исключить ошибки подключения в источнике.
Эти компактные боковые разъемы устраняют множество рисков — отклонения при пайке, повреждение при вставке и механические неисправности — благодаря недорогой конструкции. Будь то бытовая электроника или высоконадежное промышленное оборудование, гнездовые разъемы с боковыми разъемами обеспечивают более точные, стабильные и долговечные электрические соединения, воплощая классический стандартизированный дизайн, который сочетает в себе практичность и безопасность.
