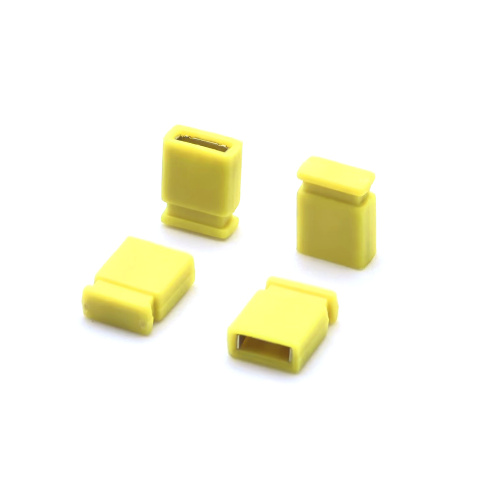

Открытый или закрытый: логика проектирования соединителей с перемычками

Мини-перемычки, также известные как перемычки, представляют собой важные электронные компоненты, используемые для короткого замыкания контактов на разъемах для настройки или тестирования. Хотя они кажутся простыми, они имеют две разные конструкции — закрытую и открытую, каждая из которых оптимизирована для различных эксплуатационных требований.

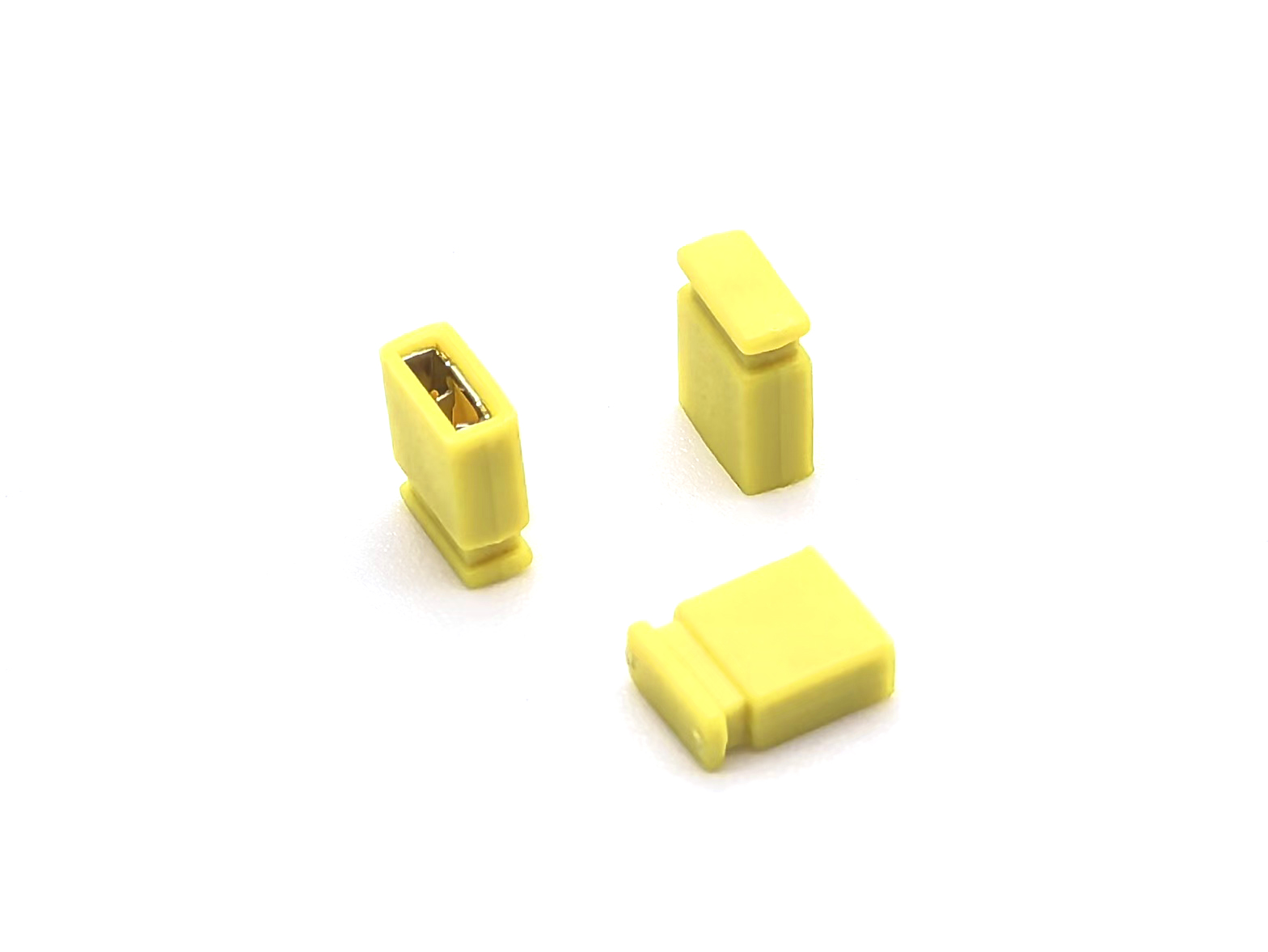

Закрытые перемычки: стабильность и защита

• Закрытые перемычки имеют полностью закрытый пластиковый корпус, который полностью закрывает внутренний металлический контакт. Эта конструкция обеспечивает:
• Надежное удержание: Закрытая конструкция надежно удерживает контакт на контакте разъема, противодействуя вибрации и предотвращая случайное отсоединение.
• Защита окружающей среды: Полная герметизация блокирует пыль, влагу и загрязнения, что делает их идеальными для промышленного и наружного применения.
• Повышенная безопасность: Полная изоляция исключает риск случайного короткого замыкания или поражения электрическим током.

Однако более высокая сила вставки делает их менее подходящими для частого обращения.

Открытые перемычки: скорость и гибкость

• Открытые мини-перемычки имеют корпус, открывающийся сбоку, что позволяет металлическому контакту упруго расширяться при вставке. Такая конструкция обеспечивает:
• Быстрое и простое обращение: низкое усилие при вставке и удалении позволяет быстро вносить изменения в конфигурацию во время прототипирования и отладки.
• Более широкая совместимость: гибкое отверстие допускает небольшие изменения размеров штифтов вилки.
• Лучшее рассеивание тепла: открытая структура обеспечивает поток воздуха, что полезно для временных сильноточных применений.

Открытые контакты делают их менее подходящими для жесткой или постоянной установки.

 Выбор правильного типа

Выбирайте закрытые перемычки для стационарных применений в пыльных, влажных или подверженных вибрации средах, где надежность имеет решающее значение. Выбирайте открытые перемычки для лабораторных работ, испытаний или любых сценариев, требующих частой замены схемы. Обе конструкции служат надежными решениями для электронных разъемов, демонстрируя, как продуманная инженерия адаптируется к реальному использованию.
