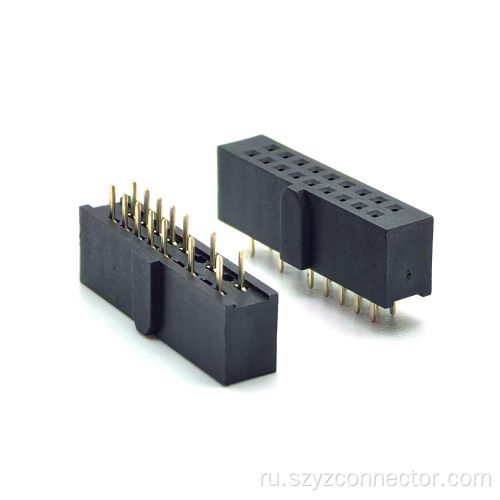

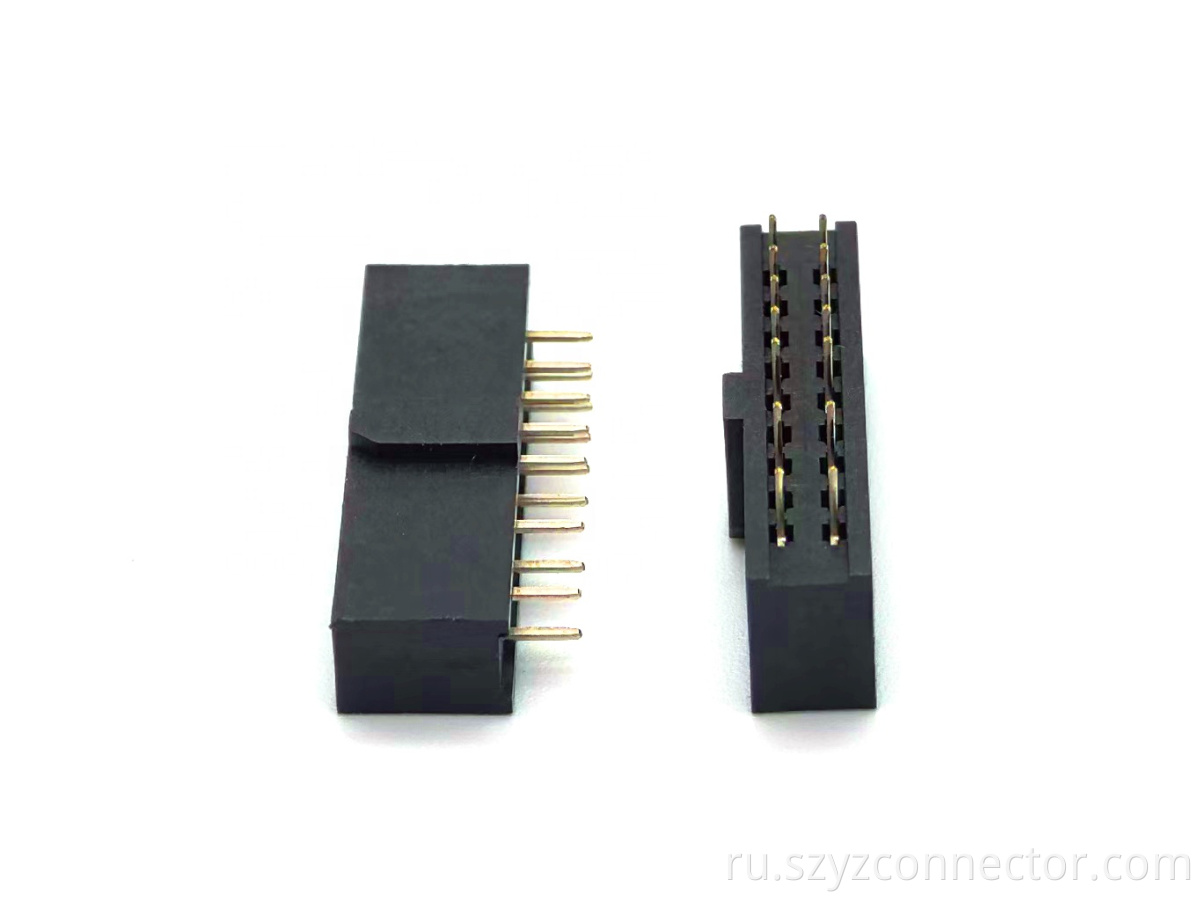

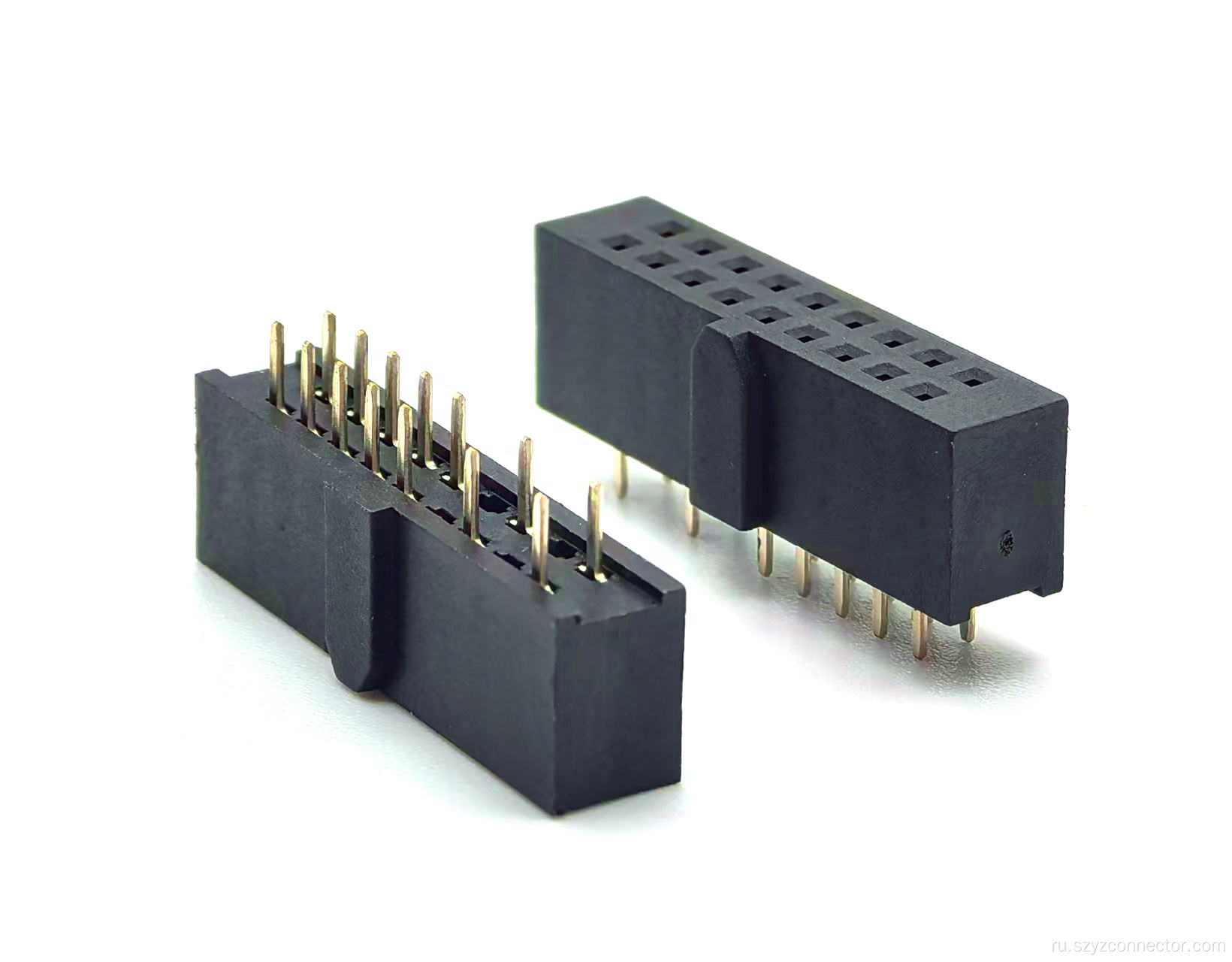

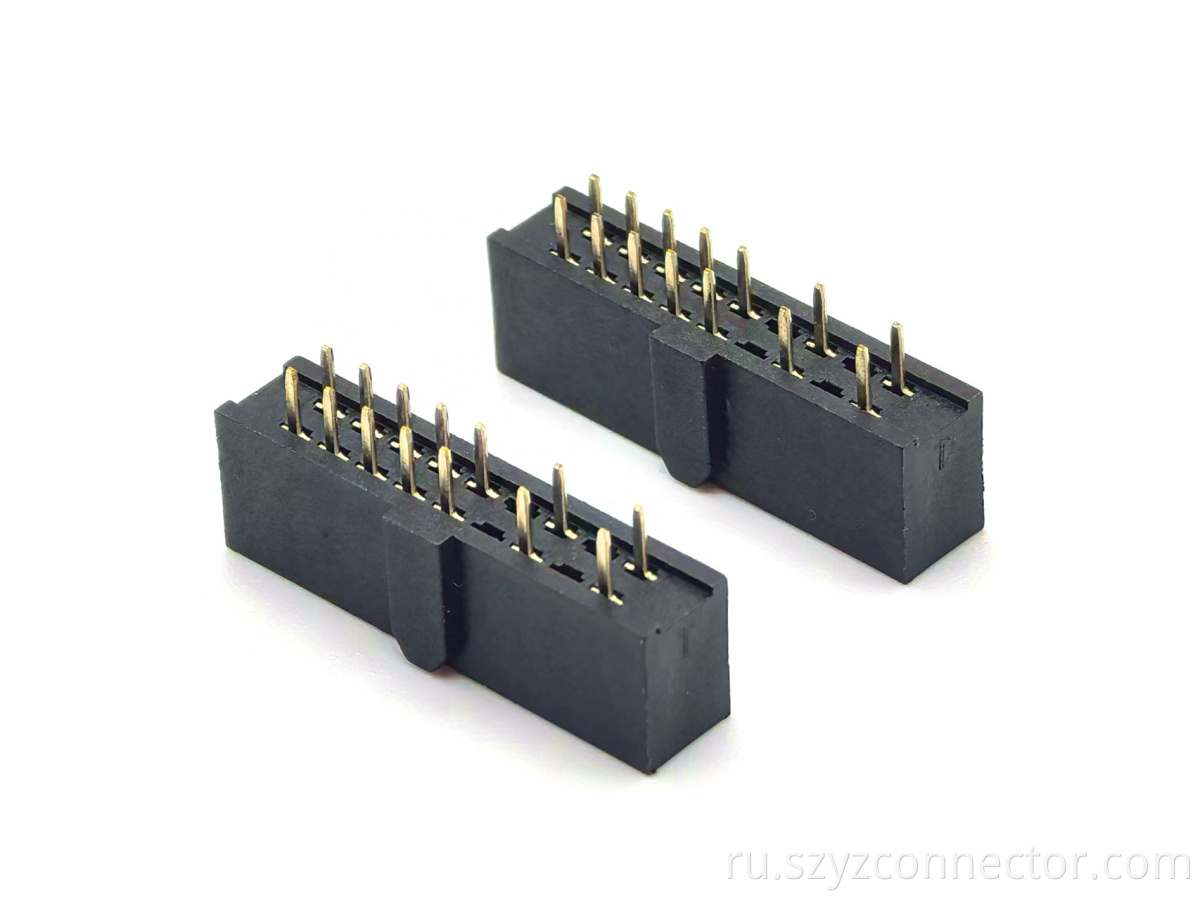

Гнездовой разъем 2,54 мм, двухрядный, прямой, 22P

22-позиционный двухрядный разъем YZTECH с компактным шагом 2,54 мм задает новое определение надежности в приложениях для печатных плат. Этот разъем 2,54 мм, разработанный с использованием метода установки с прямым штекером, обеспечивает плавную интеграцию в плотные схемы, сохраняя при этом оптимальную целостность сигнала. Двухрядная конфигурация включает стратегически расположенные бесконтактные контакты в нужных местах. 1,2,5,6,9,10,21 и 22 — продуманная конструкция, которая улучшает электрическую изоляцию и предотвращает риск короткого замыкания при монтаже с высокой плотностью размещения. Изготовленный из высококачественных латунных контактов с прочным золотым покрытием, он гарантирует низкое сопротивление контактов и исключительную коррозионную стойкость, обеспечивая длительную работу в сложных условиях. Прямоугольный разъем гнездового типа соответствует стандартам DIN, поэтому он универсально совместим со стандартными печатными платами. Рассчитанный на ток 3 А и напряжение 600 В, он безупречно работает в широком диапазоне температур от -40°C до +105°C, что делает его идеальным для применения в промышленной, автомобильной и бытовой электронике.

Этот соединительный разъем, изготовленный из коллоидного материала PA6T, обладает превосходной термостойкостью и механической прочностью, выдерживая максимальную температуру пайки 260°C в течение 10 секунд без деформации, что критически важно для современных процессов пайки оплавлением. Позолоченные латунные контакты не только улучшают проводимость, но и минимизируют потери сигнала, обеспечивая стабильную работу при высокоскоростной передаче данных. Упаковка трубок еще больше оптимизирует производственные процессы, защищая компоненты во время транспортировка и автоматическая сборка. Разработанный для установки с прямым разъемом, он обеспечивает легкое соединение с разъемами «папа», сохраняя при этом низкую занимаемую площадь. Его прочная конструкция дополнительно усилена прямоугольной формой, которая оптимизирует использование пространства на печатных платах, обеспечивая компактность конструкции устройств без ущерба для функциональности.
