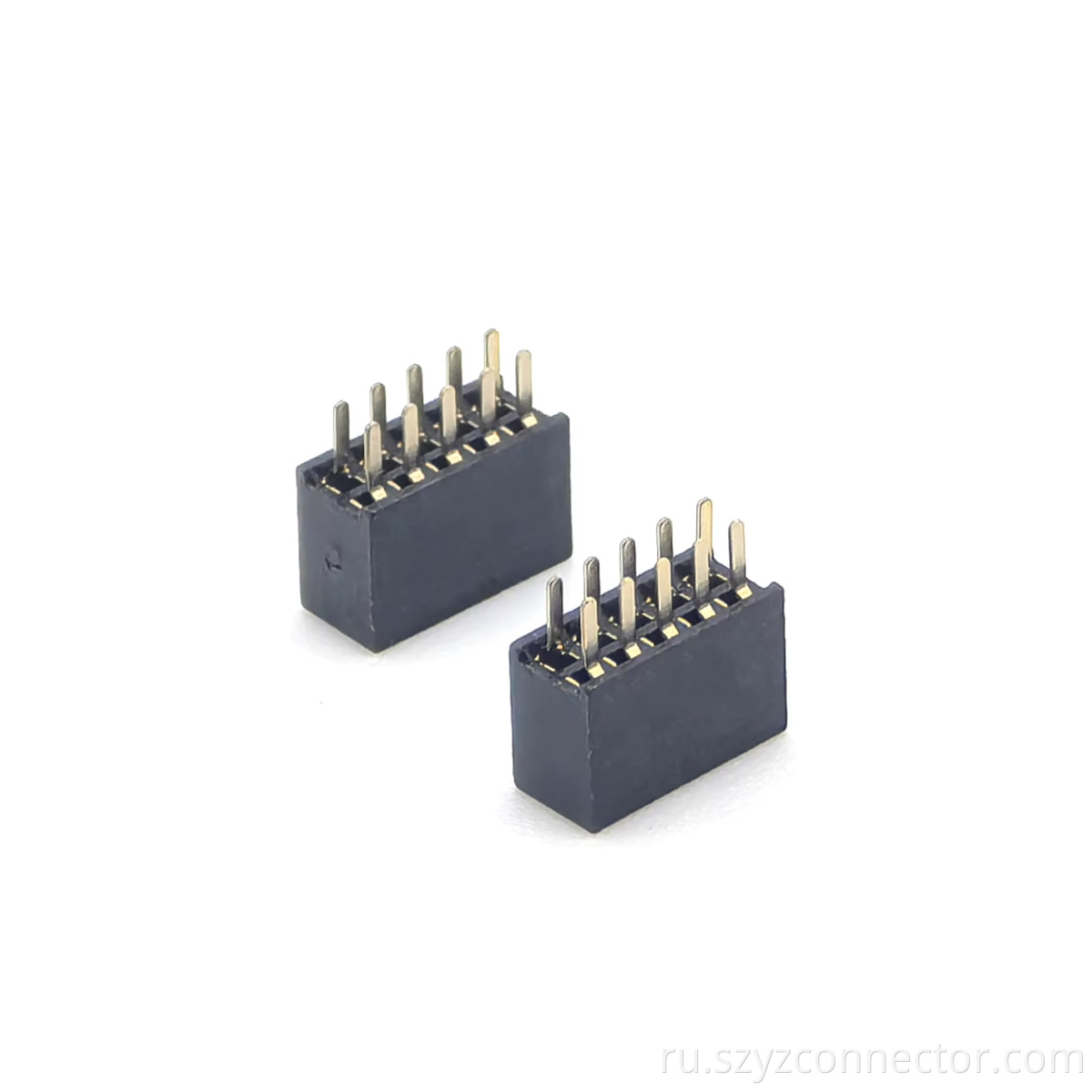

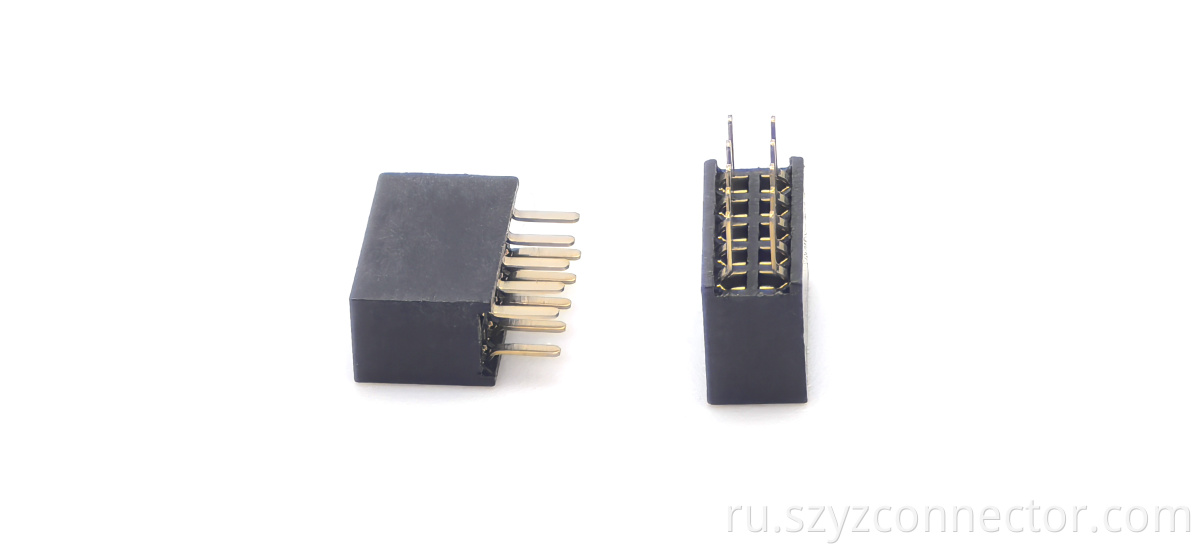

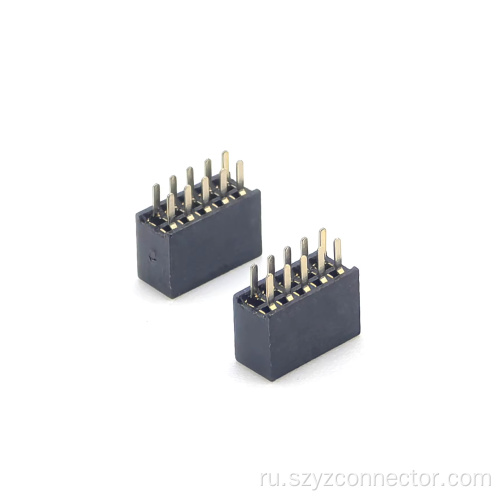

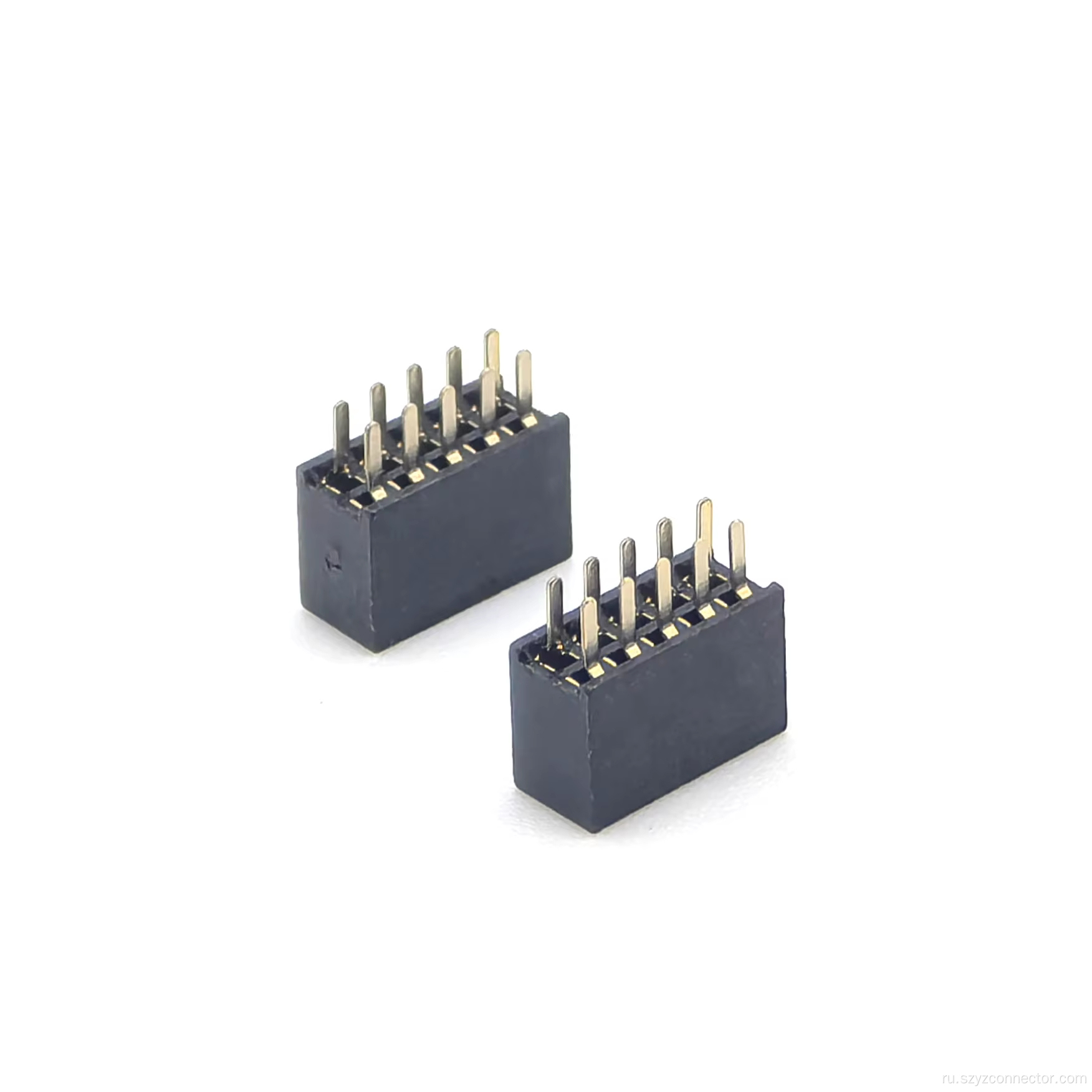

Гнездовой разъем 1,27 мм, двухрядный, прямой, 10P

Гнездовой разъем YZTECH с шагом 1,27 мм представляет собой компактное и прочное решение для межплатного интерфейса, разработанное для современных электронных сборок с ограниченным пространством. Каждое устройство поставляется в тубусной упаковке, за которой следует защитная картонная коробка, обеспечивающая безопасную транспортировку и совместимость с автоматизированным оборудованием для захвата и размещения, обычно используемым в крупносерийном производстве электроники. Такой подход к упаковке сводит к минимуму риск статического повреждения и смешивания деталей во время погрузочно-разгрузочных работ и управления запасами. Вы можете найти его в заголовке каталога с внутренней резьбой 1,27 мм.

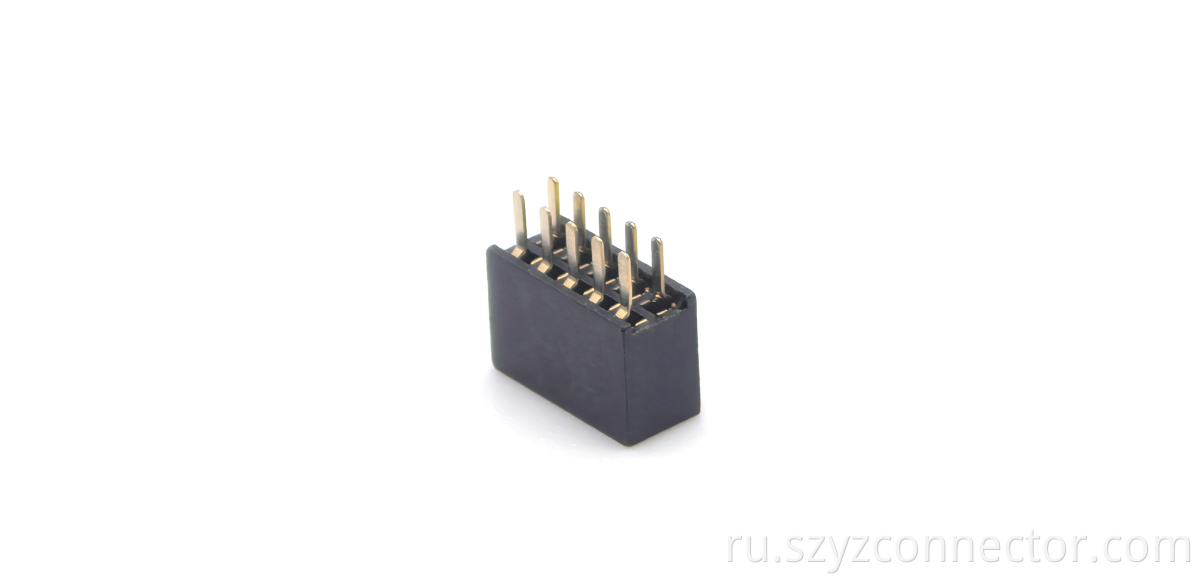

Эта прямая гнездовая розетка, разработанная в соответствии со стандартами межсоединений DIN, имеет двухрядную конфигурацию с 5 контактами в каждом ряду, помещенными в низкопрофильный прямоугольный изолятор высотой всего 4,3 мм и шириной 3,0 мм. Контактная структура U-образного типа обеспечивает надежное соединение с соответствующими штыревыми разъемами, что делает ее особенно подходящей для компоновки печатных плат с высокой плотностью размещения, где площадь платы имеет большое значение. Благодаря диапазону рабочих температур от -45 ° C до +105 ° C этот электронный компонент надежно работает в различных условиях окружающей среды, встречающихся в промышленных системах управления. Номинальный ток 3 А на контакт поддерживает как передачу сигнала, так и распределение малой мощности, а максимальное номинальное напряжение 1000 В обеспечивает достаточный запас мощности для конструкций, требующих надежной электрической изоляции. Электронный разъем поддерживает операции ручной или волновой пайки через отверстия с максимальной температурой пайки 220 ° C в течение 10 секунд, обеспечивая стандартные рабочие процессы сборки печатной платы без риска деформации изолятора или смещения контактов. Прямая конфигурация монтажа упрощает компоновку печатной платы и автоматизацию установки, а прямоугольная форма корпуса обеспечивает простое визуальное выравнивание во время ручной сборки или размещения на станке.
