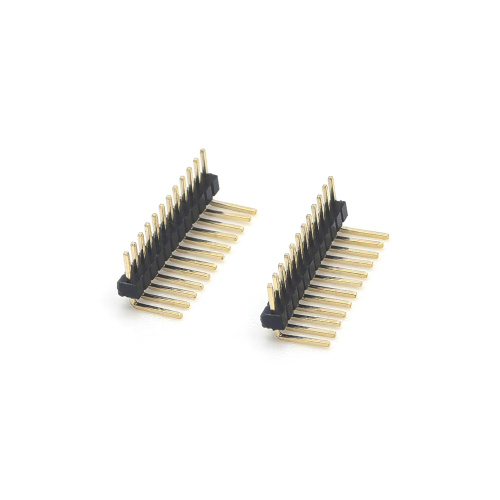

За пределами стандарта: почему некоторые штыревые разъемы по-прежнему требуют ручной сборки для максимальной гибкости

Разъемы с контактной головкой обычно представляют собой стандартные электронные компоненты массового производства. Однако в некоторых ситуациях требуется изготовление, модификация или сборка этих электронных разъемов вручную.

1.Прототипирование и небольшие партии

Во время отладки печатной платы и проверки образцов часто возникают нестандартные числа выводов, шаг или конфигурация рядов. Самостоятельные проекты, ремонт и пилотные запуски в небольших объемах (от десятков до сотен единиц) делают производство машин неэкономичным.

2. Нестандартные или недоступные характеристики.

Индивидуальные потребности включают нечетный шаг (не 2,54/2,0/1,27 мм), конфигурации со смешанными рядами, ступенчатые или длинно-короткие штифты, изгиб под прямым углом и специальное покрытие (золото/родий) для медицинского или высокочастотного использования — элементы, которых нет в стандартных каталогах.

3. Ограничения цепочки поставок

Если стандартные разъемы отсутствуют на складе или срок поставки длительный, немедленное решение дает ручная обрезка длинных полосок до нужного количества контактов.

4. Пространство или структурные ограничения

В сверхузких, тонких или нестандартных корпусах штыревые разъемы, изготовленные на станке, могут оказаться слишком высокими или широкими. Ручная обрезка, изгиб или утончение обеспечивают идеальную посадку для компоновок печатных плат, установленных друг на друга или сбоку.

5. Испытательные приспособления и инструменты

Специальные испытательные стенды, разъемы для программирования и устаревшие стойки требуют частого соединения и гибкой конфигурации — идеально подходят для разъемов ручной сборки.

6. Экономическая эффективность

При очень небольших количествах (1–10 единиц) ручная сборка часто превосходит общую стоимость заказа и доставки. Смешанные процессы также позволяют размещать оборудование SMT плюс несколько припаянных вручную специальных штифтов.

Распространенные методы ручной работы

-Нарезка стандартных многоконтактных полосок до желаемого количества контактов.

- Холодное обжатие жгутов проводов по индивидуальному заказу.

- Формирование изогнутых или ступенчатых штифтов

-Сборка многорядных или поляризационных элементов

Таким образом, несмотря на то, что штыревой разъем является электронным компонентом массового рынка, прототипирование, настройка, дефицит поставок и физические ограничения делают ручное производство важным навыком.
