Полное руководство по разъемам FPC FFC: типы ключей и способы их выбора

2026,04,10

Разъемы FPC (разъемы для гибких печатных плат) необходимы. электронные компоненты для соединения гибких схем с печатными платами или модулями в смартфоны, камеры, автомобильная электроника и многое другое. Эти Разъемы ФПК ФФК бывают различных типов в зависимости от запирания механизм, конструкция, шаг и стиль крепления.

По механизму блокировки:

ZIF (нулевая сила вставки): наиболее распространен. Имеет откидную крышку или скользящий замок для легкой вставки и надежного удержания. Идеально подходит для применений с малым шагом.
Non-ZIF: нет замка, опирается на пружинный зажим; экономично, но менее долговечно.
LIF (низкое усилие введения): компромисс с мягким давлением введения и простой защелкой.

По структуре:

Откидная крышка: раскладушка, стабильный контакт, широко используется.
Ящик (выдвижной): выдвижной, прочный для частого использования.
Эластичный (контактный): без покрытия, сверхнизкий профиль для динамического изгиба.
Горизонтально (под прямым углом)/Вертикально: экономия места на печатной плате по сравнению со штабелированием между платами.

По высоте:

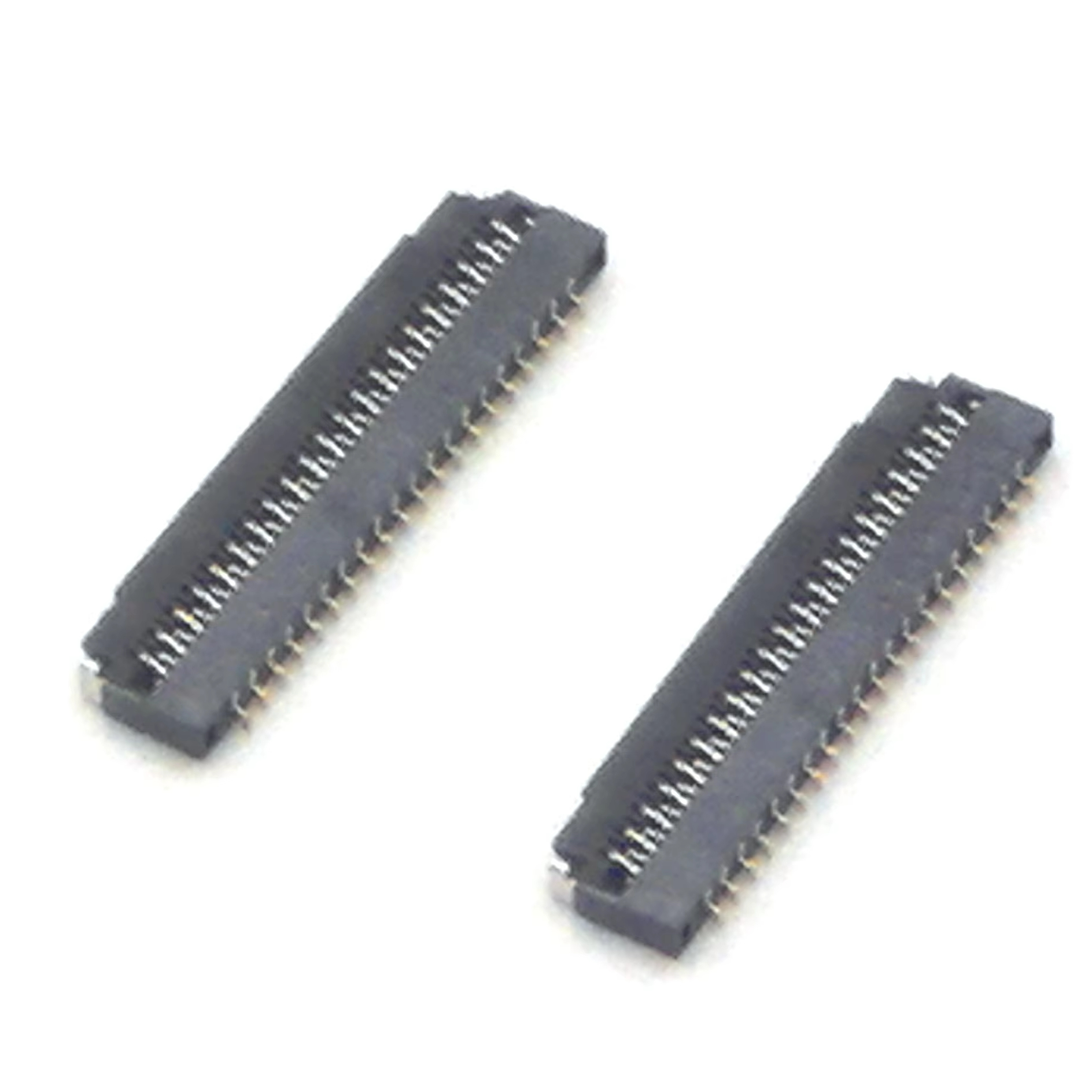

0,25/0,3 мм: ультратонкий для микроустройств.
0,4/0,5 мм: основной вариант бытовой электроники.
1,0/1,25 мм: более высокий ток для бытовой техники и автомобилей.

По монтажу и контакту:

СМТ для автоматизированной сборки;THT по виброустойчивости.
Верхний контакт/нижний контакт/двойной контакт: двойной контакт повышает целостность высокоскоростного сигнала.

По функции:

Стандартный сигнал, высокоскоростные/экранированные, водонепроницаемые/высокотемпературные версии.

Выбор правильного разъем требует соответствия шагу, высоте, стилю спаривания и потребностям окружающей среды. Это всеобъемлющее электронный разъем семейство обеспечивает надежные и компактные соединения для различных приложений.
