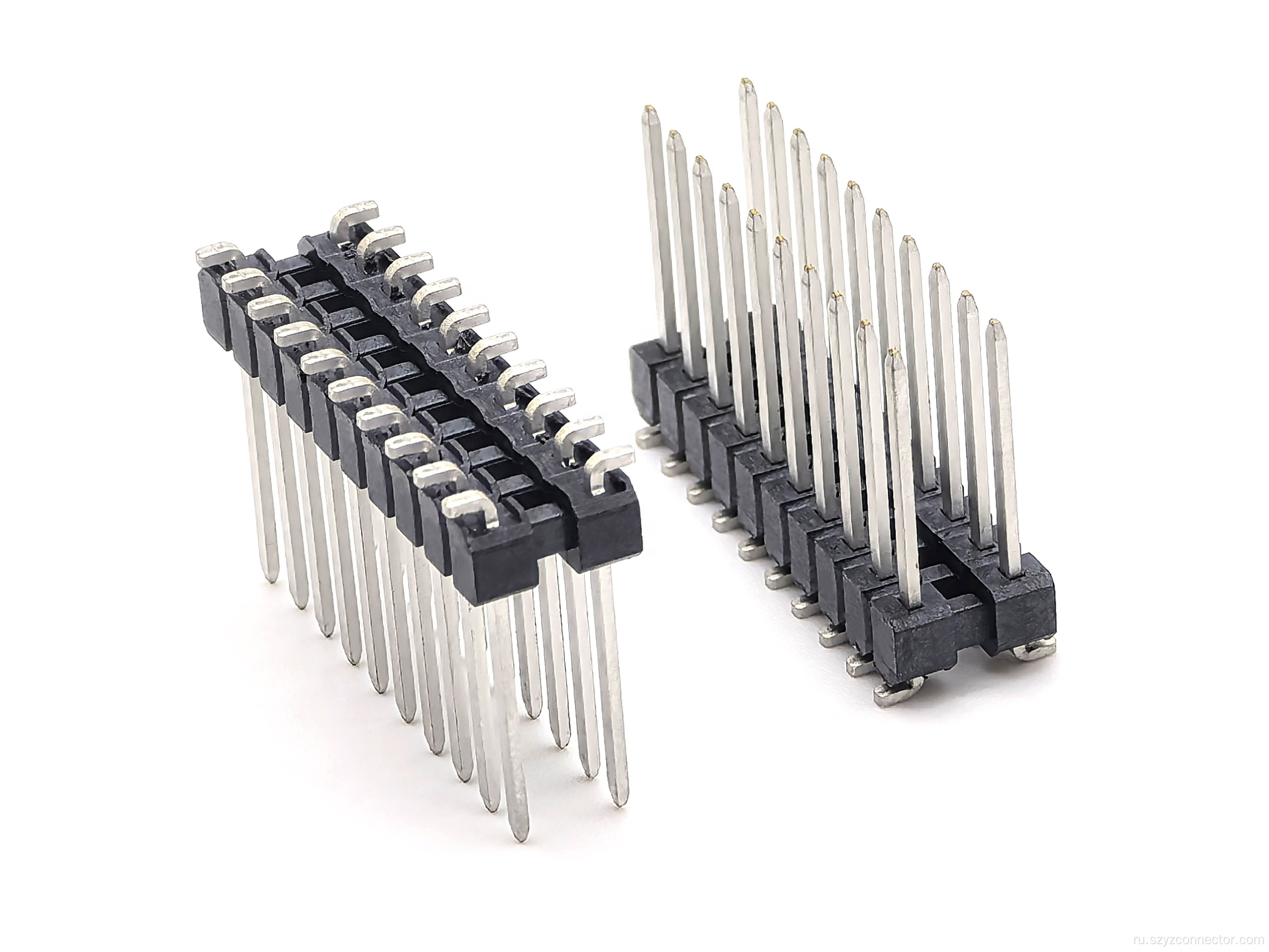

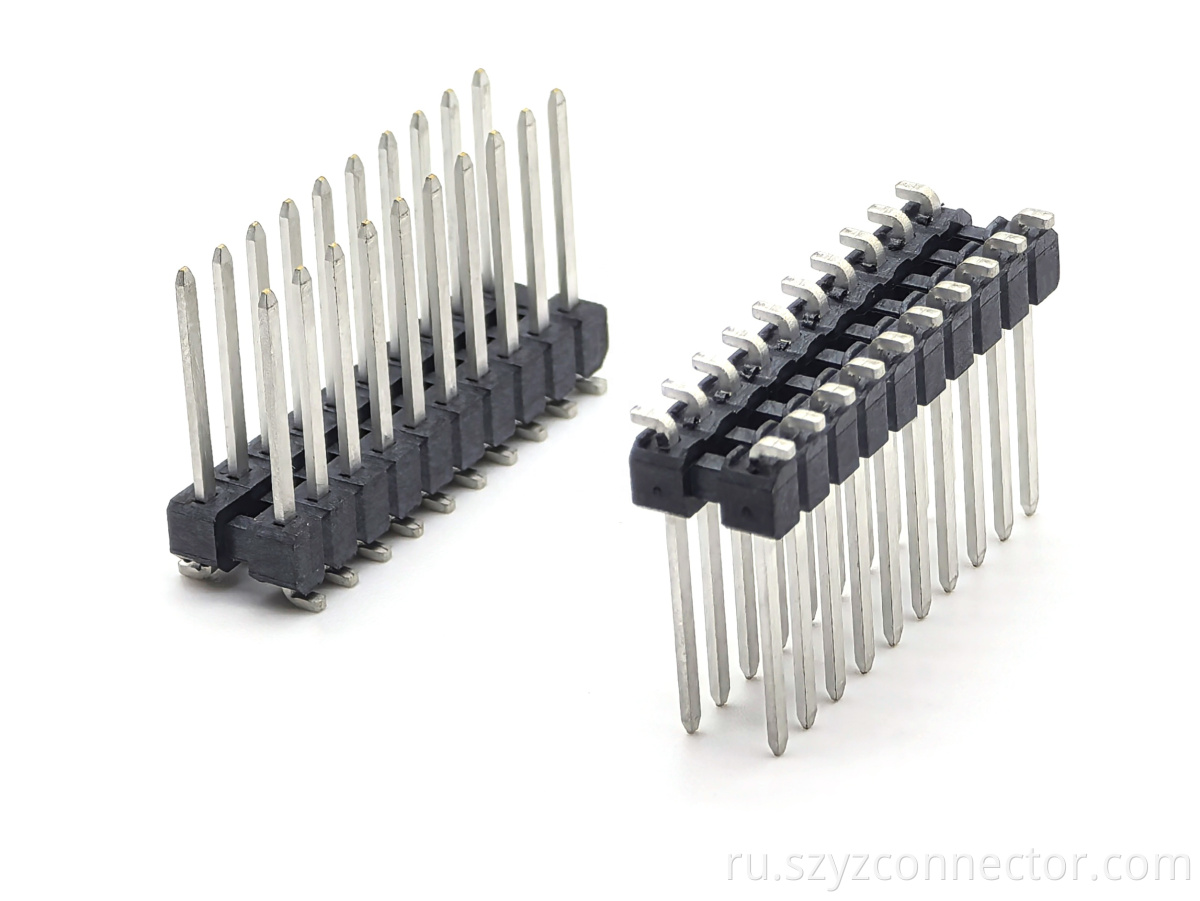

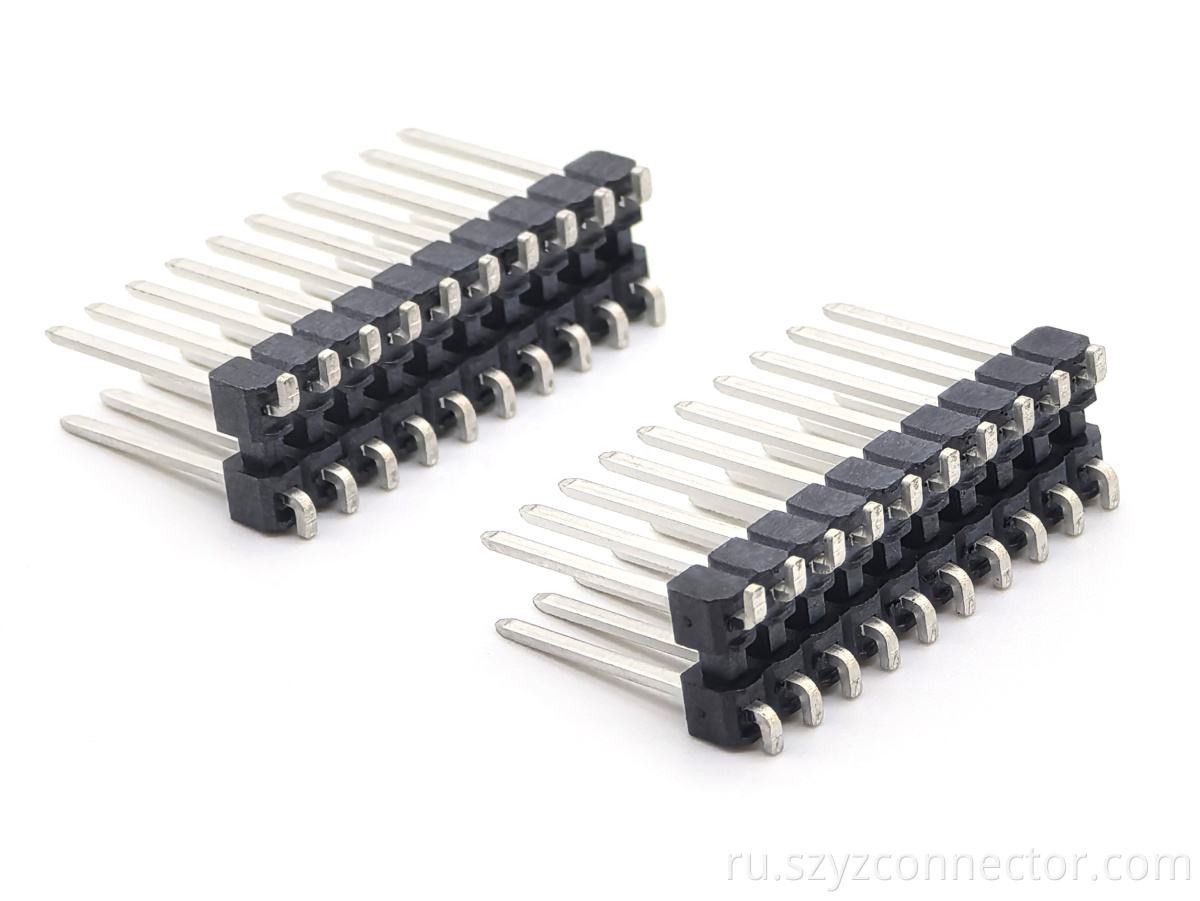

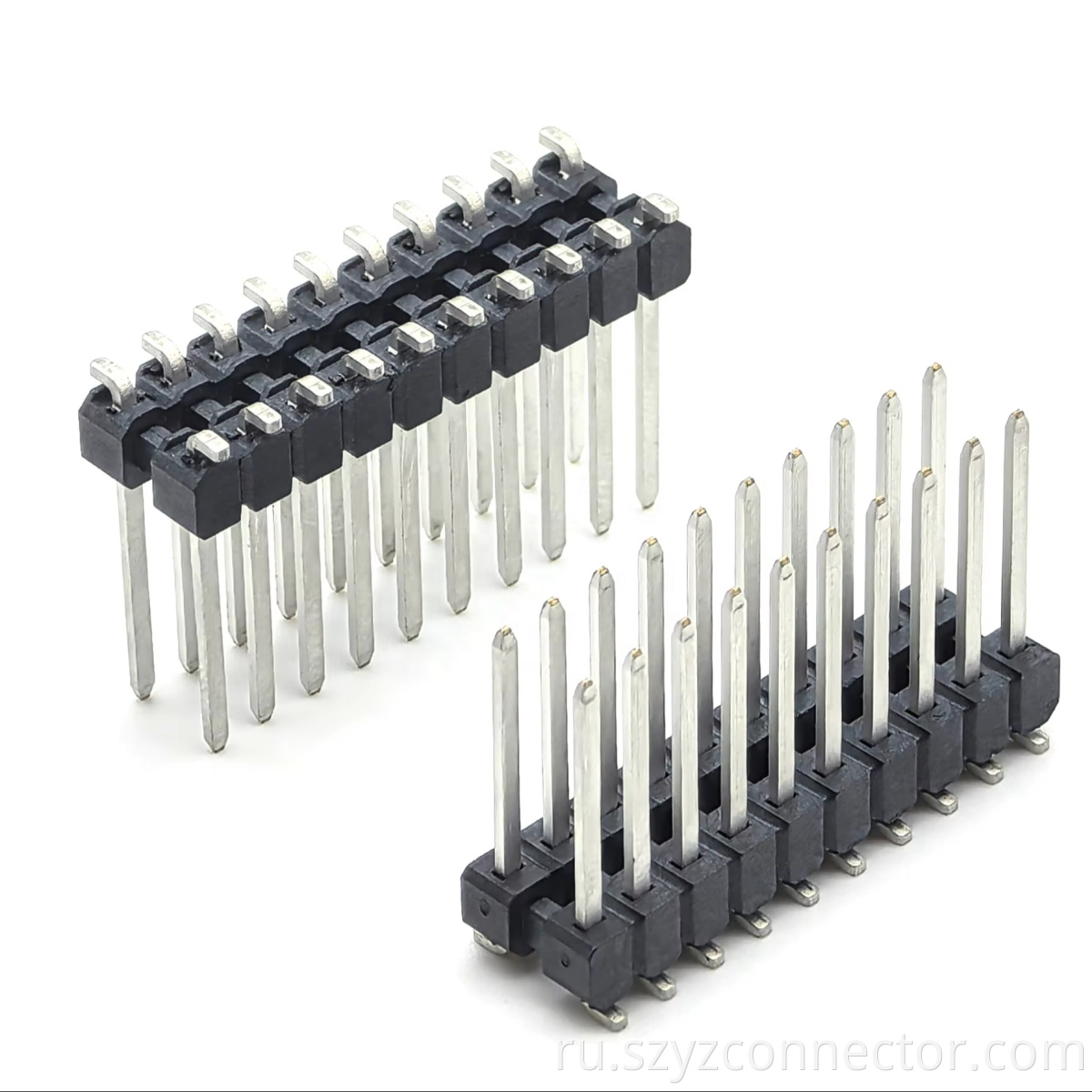

Двухрядный разъем SMT с контактным разъемом 3,5 мм

YZTECH представляет решение для высокомощных межсоединений с двухрядным штыревым разъемом SMT с шагом 3,5 мм, разработанным для приложений, требующих превосходной допустимой нагрузки по току и стабильности на уровне платы. Этот разъем с 10 контактами на ряд имеет большой шаг, чтобы обеспечить безопасную изоляцию напряжения и надежную работу при высоких электрических нагрузках, поддерживая ток до 7 А и напряжение 500 В. Технология вертикального монтажа обеспечивает технологию поверхностного монтажа. прочная механическая опора на печатной плате, обеспечивающая повышенную устойчивость платы к изгибу и вибрации по сравнению с обычными разъемами со сквозными отверстиями, что делает его идеальным для источников питания, промышленных приводов и автомобильных систем.

Конструкция разъема оптимизирована для устойчивости в сложных условиях. Контактные штыри изготовлены из твердой латуни с прочным луженым покрытием, что обеспечивает отличную проводимость и прочную целостность паяного соединения во время процессов оплавления. Изолятор отлит из жидкокристаллического полимера, материала, выбранного из-за его исключительной термостойкости, высокой стабильности размеров и огнестойких свойств. Такое взаимодействие материалов гарантирует, что разъем сохраняет свою структурную и электрическая целостность в широком диапазоне рабочих температур от -40°C до +105°C и выдерживает максимальную температуру пайки 260°C в течение 10 секунд.

Этот штыревой разъем диаметром 3,5 мм, упакованный в надежные трубки для защиты выводов SMT и обеспечения выравнивания, предназначен для эффективной работы как в автоматизированных, так и в ручных процессах сборки. Его двухрядная конфигурация и высокая мощность делают его критически важным компонентом для создания надежных шин распределения энергии, интерфейсов контроллеров двигателей и точек подключения в системах возобновляемых источников энергии.
